Pilhas de molas de prato para limitador de sobrecarga
|

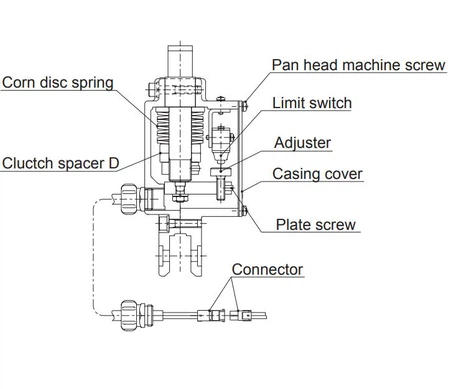

Figura 1. Proteção contra sobrecarga por mola prato ou arruelas Belleville |
As molas prato, também chamadas de arruelas Belleville, são usadas principalmente em limitadores de sobrecarga para unidades de elevação ou talhas elétricas de corrente. Quando uma carga é aplicada entre o êmbolo e a peça fundida, o êmbolo atua para comprimir a mola prato ou as arruelas Belleville. À medida que as molas Belleville se comprimem, o ajustador montado no braço do êmbolo move-se em direção ao interruptor. Se a carga for grande o suficiente, a mola se comprimirá o suficiente para que o Ajustador acione a Chave. Quando a chave é acionada, ela interrompe o circuito de controle do contator de elevação da talha. |
 |
Materiais disponíveis: ●Aço Carbono: 51CrV4 (1.8159/6150) ●Série SUS300 em aço inoxidável: SUS301 (1.4310) SUS304 (1.4301) SUS316 (1.4401) ●Aço inoxidável com endurecimento por precipitação: Aço inoxidável 17-7PH (1.4568) ●Aço inoxidável termicamente estável: X22CrMoV12 1 (1.4923) ●Aço inoxidável de alta temperatura: Inconel 718 (2.4668) Inconel 750 (2.4669) Nimônico 90 (2.4969) |
